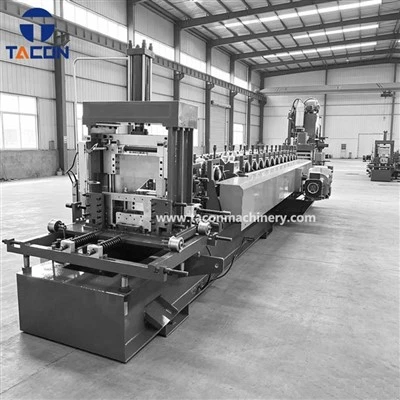

Профилегибочная машина для производства профилей из конструкционной стали

Интегрированная линия непрерывного производства, предназначенная для-тяжелых условий эксплуатации конструкционных прогонов C, U и Z из рулонной стали. Включает гидравлическую размотку, прецизионное выравнивание, много-станционную перфорацию, непрерывное формование рулонов, резку-под управлением энкодера и автоматическую укладку. Разработан специально для высокопрочной-конструкционной стали толщиной до 3,5 мм и обеспечивает исключительную жесткость формовки, быструю смену профиля и долгосрочную-стабильность работы.

Тяжелая емкость до 3,5 мм:Легко обрабатывает тяжелые конструкционные профили, устраняя необходимость в гибке-гибочных прессах толстых прогонов.
Высокая скорость и низкий уровень отходов: Cнепрерывная профилировка валков в сочетании с высокоскоростной-гидравлической штамповкой обеспечивает производительность до 30 м/мин с минимальным количеством отходов.
Превосходная точность профиля:Жесткие стойки и точная конструкция роликов сохраняют прямолинейность, скручивание и размеры профиля в пределах строгих структурных допусков.
Автоматизированный оперативный труд:Автоматизированные переналадки, встроенная перфорация и дополнительные системы штабелирования снижают требования к операторам до 1–2 рабочих в смену.

Предварительно-Стальные здания:Вторичный структурный каркас, прогоны крыш и стеновые прогоны для логистических складов и коммерческих центров.
Промышленные предприятия:Сверхпрочные-опорные конструкции, мезонинные балки и укрытия для оборудования.
Сельскохозяйственные объекты:Зернохранилища, животноводческие помещения и конструкции теплиц.
Солнечная монтажная инфраструктура:Специальные тяжелые U- и C-каналы для наземных-опорных конструкций солнечных панелей.

Гидравлический разматыватель с катушкой:Надежно удерживает и разматывает тяжелые рулоны стали. Натяжной рычаг и автоматическое расширение предотвращают проскальзывание катушки.
Блок прецизионного нивелирования:Много-правильная головка устраняет расслоение рулонов и кривизну полосы, обеспечивая подачу плоского материала в штамповочный блок.
Гидравлический перфоратор:Перед формовкой отверстия в стенках и фланцах пробиваются с помощью прочных штампов Cr12Mov. Положение отверстий динамически контролируется ПЛК.
Секция непрерывного профилирования рулонов:Многоэтапные-проходы формования формируют плоскую полосу шаг-за-шагом, чтобы контролировать остаточное напряжение и предотвращать пружинение.
Гидравлический пост-Режущий блок:Предварительно-лезвия режут профиль по длине, не деформируя готовое поперечное-сечение.
Выводной-стол/автоматический укладчик:Выводит готовые прогоны за пределы линии. Дополнительные автоматические системы штабелирования и связывания сокращают ручной труд.

Для изготовления толстой-стали с высоким пределом текучести требуется тяжелая конструкционная масса для противодействия силам деформации материала.
Тяжелая двутавровая сварная основа:Построен на толстой,-разгруженной стальной платформе двутавровой балки, обеспечивающей сохранение выравнивания в течение многих лет эксплуатации.
Твердые обработанные валы из 40Cr:Валы диаметром до 100 мм подвергаются закалке, отпуску и круглому шлифованию для выдерживания деформаций при больших нагрузках.
Чугунные/стальные настенные подставки:Усиленные отдельные формовочные стойки обеспечивают полную жесткость, исключая прогиб рамы при формовке с высокими-нагрузками.
Коробка передач и карданный привод:Отдельные редукторы для каждой формовочной станции обеспечивают плавную передачу мощности с высоким-крутящим моментом без проскальзывания ремня или цепи.
Прогрессивная многоэтапная-деформация:Постепенное распределение угла изгиба на каждую станцию ​​предотвращает разрывы материала, микро-трещины и отслаивание цинкового-покрытия на оцинкованной стали.

Гибкие шаблоны штамповки:Поддержка нестандартных отверстий в перегородках, отверстий во фланцах, рисунков пазов и нестандартных конфигураций структурных отверстий, управляемых непосредственно через HMI.
Высокая-точность резки:Управляется поворотным энкодером, установленным на поверхности полосы, чтобы обеспечить допуск по длине в пределах +/- 1.5 мм.
Чистая стрижка:Не-недеформирующиеся гидравлические режущие лезвия соответствуют контуру профиля C/Z/U, образуя чистые,-обрезанные концы без заусенцев, готовые к сборке-на строительной площадке.

Моторизованная/автоматическая регулировка ширины и высоты:Высота профиля (H), ширина фланца (B) и положение штамповки регулируются автоматически с помощью шаговых/серводвигателей или команд с сенсорного экрана.
Быстрое вращение от C до Z/замена инструмента:Обеспечивает быстрое преобразование профиля между секциями C и Z за 3–5 минут, исключая длительную разборку вручную.
Расширенное портфолио профилей:Обрабатывает десятки вариантов размеров прогонов на одной производственной линии, что значительно снижает затраты на капитальное оборудование.

Проверка сырья и обработки:Строгий ультразвуковой дефектоскопический контроль стальных валов и проверка размеров на КИМ режущего инструмента.
Полное испытание перед-отгрузкой (испытание на усталость и формование):Линия полностью собирается и тестируется на нашем предприятии с использованием стальных рулонов, указанных покупателем. Перед отправкой проверяются размеры профиля, расположение отверстий, качество резки и электрические системы.
Экспортная упаковка и логистика:Основания тяжелого оборудования закреплены, голые блестящие металлические поверхности покрыты-антикоррозийным маслом, а шкафы управления пригодны для морской-вакуумной упаковки в деревянные ящики для международной доставки.

Комплексная гарантия:18-месячная стандартная глобальная гарантия на все основные механические компоненты, гидравлические системы и оборудование ПЛК.
-Установка и ввод в эксплуатацию на месте:Зарубежные сервисные инженеры готовы предоставить рекомендации по установке, вводу в эксплуатацию линии и обучению операторов на-площадке.
Быстрая доступность запасных частей:Полный склад запасных частей поддерживается с быстрой международной экспресс-отправкой критически изнашиваемых деталей.
